| Параметр | ФШМ-25 до 120°С | ФШМ-25 до 150°С |
| Высота | 470 мм | 470 мм |
| Длина | 400 мм | 400 мм |
| Диаметр корпуса | 219 мм | 219 мм |
| Диаметр условного прохода | 25 мм | 25 мм |
| Масса | 43 кг | 43 кг |
| Объем корпуса | 10 л | 10 л |
| Производительность | 3,9 т/ч | 3,9 т/ч |
| Температура максимум | 120 °С | 150 °С |
| Рабочее давление | 1,6 МПА (16кгс/см2) | |
| Тонкость фильтрации | 1000 мкм | 1000 мкм |
| Эффективность очистки (1 цикл) | 97% | 97% |
| Воздушник (внутренняя резьба) | ½» | ½» |
| Слив (наружная резьба) | 1″ | 1″ |
| Материал корпуса | ст3пс / ст20 / 09Г2С / аналоги | |
| Материал фланцев | ст3пс / ст20 / 09Г2С / аналоги | |
| Материал сетки фильтрующего элемента | 12х18н10т / AISI304 / аналоги | |

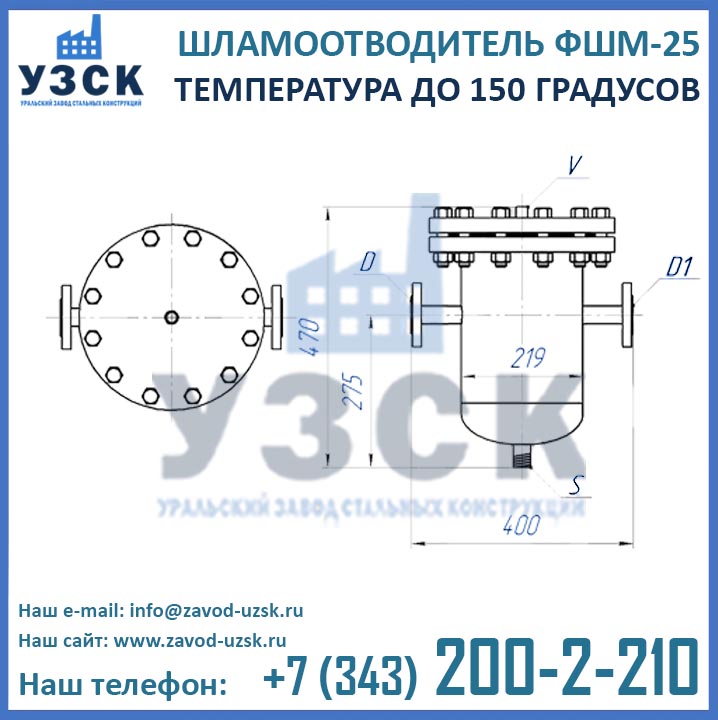

Чертеж шламоотделителя ФШМ 25 мм до 120°С
Чертеж шламоотделителя ФШМ 25 мм до 120°С5

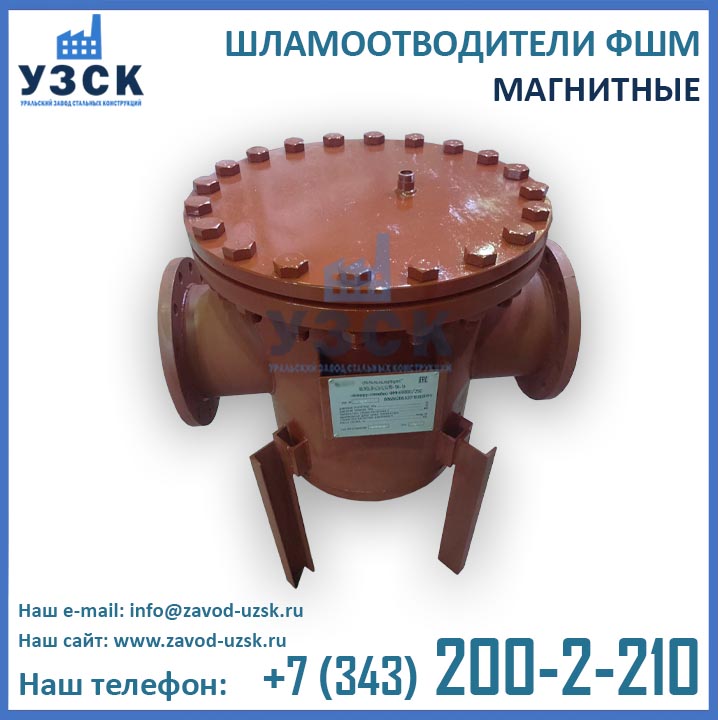

Шламоотводитель ФШМ Ду 25 мм: назначение
Шламоотводитель ФШМ-25 представляет собой магнитный фильтр, предназначенный для очистки воды и прочих неагрессивных жидкостей от ила, шлама, песка, ферромагнетиков, а также иных посторонних примесей и частиц.
Фильтры ФШМ-25 широко применяются на трубопроводах отопления, ГВС и ХВС с рабочим давлением до 16 кгс/см2(1,6 МПа) и температурой воды до +120°С или до +150°С (в зависимости от исполнения шламоотводителя).
Наиболее часто встречаются следующие обозначения магнитных фильтров ФШМ с присоединительным диаметром 32 мм: шламоуловители ФШМ-32, шламоотделители ФШМ-32, шламоотводители ФШМ-32.
Конструктивные особенности магнитного шламоуловителя ФШМ-25
Основными элементами шламоотделителя ФШМ Ду 25 мм ялвяются:
- Сосуд цилиндрической формы диаметром 219 мм, оборудованный съемной фланцевой заглушкой сверху и эллиптическим днищем снизу.
- Патрубки диаметром 25 мм для подвода и отвода рабочего вещества, оснащены фланцами Ду25 для присоединения к трубопроводу.
- Дренажный патрубок с наружной резьбой Ду 25 мм, расположенный в центре эллиптического днища и предназначенный для слива шлама
- Воздушник (патрубок с внутренней резьбой Ду 15 мм), расположенный в крышке корпуса для отвода воздуха.
- Фильтрующий элемент, расположенный внутри корпуса и обеспечивающий несколько этапов очистки рабочего вещества.
Многоуровневая очистка обеспечивается благодаря конструкции фильтрующего элемента, включающего в себя:
- Стальные перфорированные перегородки, задерживающие достаточно крупные частицы.
- Магнитные стержни, улавливающие ферромагнитные включения.
Сетка тонкой фильтрации из нержавеющей стали, отсекающая примеси и загрязнения мелкой дисперсности.
Цена шламоуловителя ФШМ-25 в Уфе от производителя
Являясь непосредственным производителем магнитных фильтров ФШМ, Уральский завод стальных конструкций предлагает самые выгодные цены на шламоотделители ФШМ Ду25 в Уфе. Изготовление магнитных шламоотводителей осуществляется в кратчайшие сроки по аттестованной технологии сварки специалистами сварочного производства НАКС при помощи сварочного оборудования, аттестованного Национальным агентством контроля сварки.
Готовая продукция подвергается гидравлическим испытаниям пробным давлением на аттестованном гидростенде нашего завода. Благодаря наличию высококвалифицированного инженерно-конструкторского отдела, помимо типовых магнитных фильтров ФШМ, мы производим также нестандартные шламоотделители по чертежам заказчика, индивидуальным размерам и характеристикам, готовы разработать техническую документацию и рабочие чертежи в соответствии с тех. заданием заказчика.
Для того, чтобы уточнить актуальную стоимость шламоотвотводителя ФШМ 25, свяжитесь с отделом продаж завода УЗСК (см. раздел «Контакты») или отправьте онлайн заявку посредством формы заказа, расположенной внизу страницы.
