Магнитный шламоотводитель MOS 150/65 (сокращенно МШО MOS 150/65) – это компактное фильтрующее устройство для систем отопления, теплоснабжения, холодного и горячего водоснабжения, позволяющее очистить сетевую воду от шлама, ржавчины, ферромагнитных примесей и прочих загрязнений, присутствующих в трубопроводных системах. Применение сетевых шламоотводителей МШО Ду 65 мм предохраняет насосы, теплообменники, котлы, контрольно-измерительные приборы и прочее сетевое оборудования от коррозии и внутренних отложений.
Базовые параметры и основные размеры
Наименование | МШО MOS 150/65 |
Присоединительный диаметр патрубков, Ду, мм | 65 |
Присоединение к трубопроводу | фланцевое |
Номинальный диаметр корпуса, мм | 150 |
Производительность, м3/ч | 32 |
Рабочее давление, МПа | 1,6 |
Вес, кг | 20 |
Объем, V, м3 | 0,005 |
Длина, L, мм | 285 |
Высота, R, мм | 290 |
Материальное исполнение корпуса | ст3пс / ст20 / 09Г2С / аналоги |
Материальное исполнение фланцев | ст3пс / ст20 / 09Г2С / аналоги |
Материальное исполнение сетки фильтрующего элемента | 12х18н10т / AISI304 / аналоги |
Рабочая среда | Вода, другие неагрессивные жидкости |
Температура рабочей среды | До 150 оС |

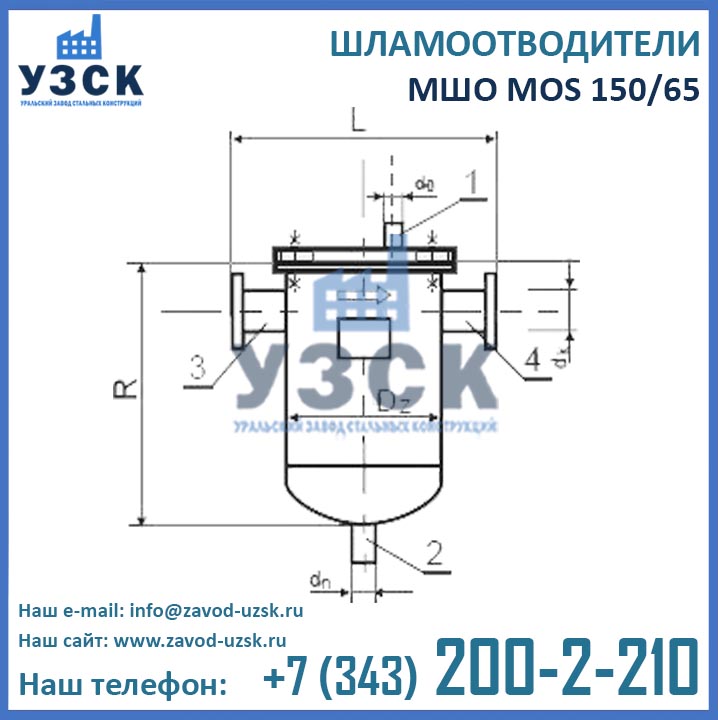

Чертеж МШО MOS Ду 65 мм
Принцип действия
Работа магнитного шламоуловителя MOS Ду 65 состоит из трех этапов очистки рабочего вещества: инерцитонного, магнитного и сетчатого.
Инерционный этап очистки подразумевает снижение скорости потока при входе в устройство и изменение направления движения потока, в результате чего загрязнения наиболее крупного размера отбрасываются на стенки корпуса МШО , а затем стекают в шламовую камеру под действием силы тяжести. Шламовая камера расположена внизу фильтра и оборудована дренажным патрубком для слива шлама.
Магнитный этап очистки удаляет из потока ржавчину и примеси, обладающие ферромагнитные свойства или приобретающие их в магнитном поле. Магниты расположены на специальных перфорированных перегородках. Кроме того, на этом этапе с помощью перегородок отсекаются частицы, не обладающие ферромагнитными свойствами, размером более 0,5 мм.
Сетчатый этап очистки необходим для наиболее тонкой фильтрации рабочего вещества. Сетка из нержавеющей стали задерживает примеси и частицы менее 0,5 мм, проскочившие предыдущие этапы очистки.
Производство МШО MOS 150/65
В зависимости от условий эксплуатации, изготовление шламоуловителей MOS Ду 65 осуществляется из углеродистой, легированной или нержавеющей стали.
Производитель МШО MOS 150/65 – Уральский завод стальных конструкций (УЗСК).
Завод УЗСК оснащен новейшим оборудованием, в том числе сварочными аппаратами, прошедшими аттестацию НАКС; собственным аттестованным гидростендом для испытаний готовой продукции пробным давлением; а также лабораторией неразрушающего контроля, позволяющей производить строгий контроль качества поступаемого на завод сырья и комплектующих. Специалисты сварочного производсвта и технология сварки нашего завода аттестованы НАКС. Мы располагаем высококвалифицированным штатом сотрудников, включая мощный инженерно-конструкторский отдел, что позволяет нам находить наиболее удачные технические решения при изготовлении шламоотводителей MOS 150/65 и модернизировать выпускаемую продукцию.
Шламоотводители завода УЗСК отличаются высокой производительностью, высокой эффективностью очистки воды, низким гидравлическим сопротивлением, а также высокой продолжительностью рабочего цикла (период между очистками).
Чтобы купить шламоотводитель-MOS 150/65 в Уфе без посредников, свяжитесь с менеджерами завода УЗСК напрямую по телефону 8 (800) 20-02-337 или электронной почте, указанной в разделе «Контакты». Также для Вашего удобства внизу страницы размещена форма онлайн заказа.
