Магнитные шламоотводители МШО OISm выполняют функции магнитно-сетчатого фильтра в системах горячего и холодного водоснабжения, отопления и теплоснабжения; предназначены для удаления ферромагнитных включений из воды и фильтрации рабочего вещества от песка, ила, шлама, и прочих твердых частиц и посторонних предметов. В основе очистки воды лежат инерционно-седиментационный, фильтрационный и магнитный этапы фильтрации.
В результате эксплуатации фильтров OISm Ду 32 мм обеспечивается высокоэффективная, длительная и бесперебойная работа сетевого оборудования, такого как насосы, теплообменники, котлы, запорная арматура и контрольно-измерительные приборы; а также защита вышеперечисленного оборудования от отложений и коррозии.
Особенности конструкции

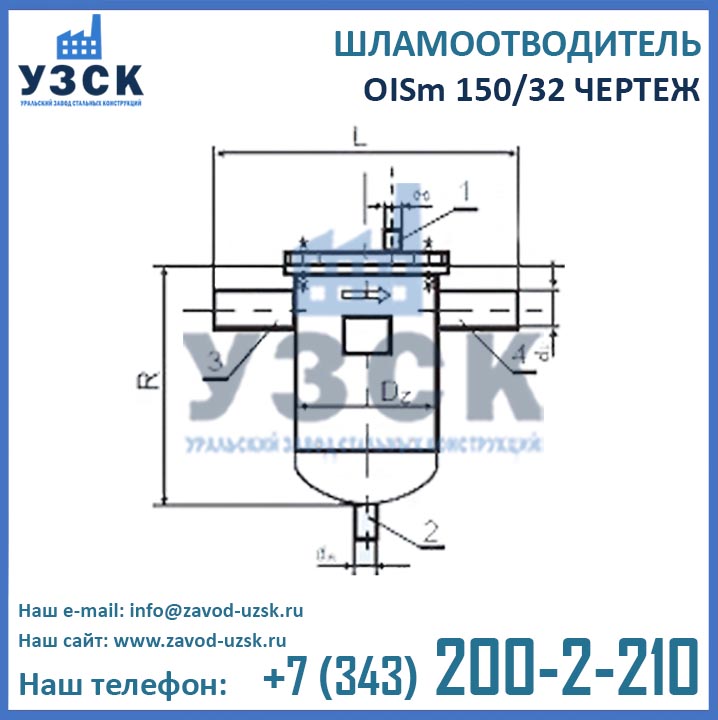

Шламоуловитель OISm 150/32 представляет собой стальное цилиндрическое устройство компактного размера, имеющее диаметр корпуса 150 мм и оборудованное патрубками под приварку диамтером 32 мм, предназначенными для присоединения к трубопроводу. В верхней части фильтра OISm 150/32 расположена крышка для прочистки и обслуживания аппарата, которая крепится к корпусу при помощи болтового соединения. Крышка оснащена воздушником (резьбой для отвода воздуха). В Нижней части корпуса располагается эллиптическое днище, выполняющее функцию шламовой камеры и оборудованное дренажным патрубком для слива шлама. Внутри корпуса шламоуловителя установлен съемный фильтрующий элемент из нескольких составляющих: перегородок, магнитов и сетчатого фильтра.
Система специальных перегородок изготовлена из нержавеющей стали и расположена в виде лабиринта, определяющего скорость и направление движения потока воды. С ее помощью осуществляется инерционно-седиментационный этап очистки, избавляющий рабочий поток от наиболее крупных твердых частиц.
Неподвижные магниты закреплены на перегородках и необходимы для сепарации примесей и фракций, обладающих ферромагнитными свойствами или приобретающих таковые в магнитном поле.
Сетчатый фильтр из нержавеющей стали тонкой очистки расположен перед выходным патрубком, он отсекает более мелкие загрязняющие частицы, оставшиеся после предыдущих этапов очистки.
Эксплуатационные параметры устройства
Наименование | Шламоотводитель OISm 150/32 |
Диаметр условного прохода (присоединение к трубопроводу), мм | 32 |
Диаметр корпуса устройства, мм | 150 |
Объем, м3 | 0,005 |
Масса, кг | 15 |
Производительность, м3/ч | 3,6 |
Длина, мм | 350 |
Высота, мм | 290 |
Присоединение к трубопроводу | Патрубки под приварку |
Рабочее давление, бар (МПа) | 16 (1,6) |
Рабочая среда | Вода, неагрессивные жидкости |
Температура рабочей среды, до oC | 150 |
Цена шламоотводителя OISm 150/32 в Уфе от производителя
На формирование стоимости сетевого фильтра OISm Ду 32 влияют следующие факторы: материал изготовления корпуса (ст20, ст3пс, 09Г2С и пр.), особенности конструкции, комплектация, необходимость доставки и т.п.
Уральский завод стальных конструкций – производитель сетевых магнитных фильтров типа OISm, осуществляющий поставки по всей России, а также в страны ЕАЭС: Киргизию, Казахстан, Белоруссию и Армению.
Основные преимущества завода УЗСК, как производителя:
- Наша технология сварки аттестована Национальным агентством контроля сварки (НАКС).
- Наши специалисты сварочного производства имеют аттестационные удостоверения НАКС.
- Наши сварочные аппараты прошли аттестацию НАКС.
- Мы располагаем собственным аттестованным гидростендом для проведения испытаний готовой продукции пробным давлением.
- В нашем распоряжении имеется лаборатория НК, аттестованная на все виды неразрушающего контроля.
- Штат нашего завода включает в себя мощный конструкторский отдел.
Чтобы узнать актуальные цены шламоуловителией OISm Ду 32 мм производства завода УЗСК, свяжитесь с менеджерами отдела продаж по координатам, указанным в разделе «Контакты». Помимо типовых версий шламоотделителей, мы можем изготовить сетевые фильтры OISm по индивидуальным размерам и чертежам заказчика.
